| 产品名称：WQDX回转手动驱动装置 |
 |
| 产品详细信息： |

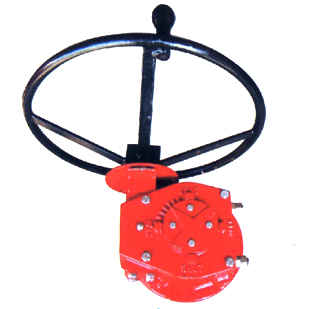

WQDX3外型美观，是一种90°回转手动驱动装置。适用于蝶阀、球阀、旋塞阀等类型阀门。手轮采用钢管焊接，输出力矩大。产品本生带锁，野外安装时可预防他人随意打开阀门。箱体采用精铸，适用于出口阀门。产品共有7种型号。
|
Technical parameter |
|
Model |
WQDX3-08 |
WQDX3-18 |
WQDX3-28 |
WQDX3-38 |
WQDX3-48 |
|
Transmission ratio |
50:1 |
72:1 |
68:1 |
275:1 |
664:1 |
|
Input moment of force Nm |
156 |
156 |
195 |
195 |
195 |
|
Output torque Nm |
1590 |
2808 |
4574 |
13580 |
44352 |
|
Revolving traveling schedule |
90° |
90° |
90° |
90° |
90° |
|
Spacing adjustment |
±5° |
±5° |
±5° |
±5° |
±5° |
|
The reed valve senate matches |
200～350 |
400～500 |
600～700 |
800～1000 |
1200～2000 |
|
The ball valve senate matches |
100～150 |
200～250 |
300～350 |
400～500 |
600～1000 |
|
Coupling dimension |
|
Attachment flange （D） |
205 |
255 |
290 |
300 |
424 |
|
Connection hole center （D1） |
165 |
225 |
250 |
254 |
356 |
|
Kong Shu ：Aperture（N-M） |
4-M16 |
8-M16 |
8-M16 |
8-M16 |
8-M24 |
|
Standard axle hole (d) |
35 |
45 |
55 |
60 |
80 |
|
Axle hole (dmin-max) |
35～45 |
45～55 |
40～65 |
45～70 |
80～127 |
|
Flat key XStrip number (b) |
10X1 |
14X1 |
16X1 |
18X1 |
22X1 |
|
Mounting height (h) |
90 |
92 |
94 |
140 |
165 |
|
Handwheel diameter Ф |
460 |
460 |
600 |
600 |
600 |
|
External dimensions |
|
B |
54 |
54 |
54 |
77 |
87 |
|
C |
215.5 |
254 |
315 |
415 |
528 |
|
E |
77.5 |
90 |
126 |
138 |
230 |
|
H |
106 |
107 |
111 |
162 |
165 |
|
L |
336 |
500 |
500 |
645 |
753 |
|
Weight (Kg) |
17Kg |
23 Kg |
37.5Kg |
|
